NVG своими руками? А что, так можно было?

Каждый настоящий фанат страйкбола, который хотя бы раз участвовал в масштабной игре с ночной фазой, наверняка мечтал о собственном приборе ночного видения (ПНВ, или NVG — Night Vision Goggles). А для реконструкторов, которые воссоздают известные спецподразделения, эта мечта возникает особенно часто.

В современном мире за деньги можно купить почти всё, и ПНВ — не исключение. Однако есть существенный барьер: цена на профессиональные аналоговые боевые ПНВ заоблачная. Например, базовый AN/PVS-7 стоит $2500–3500, популярный AN/PVS-14 — $5000–7000, современный AN/PVS-31 — $8000–12 000, а легендарный GPNVG-18 с панорамным обзором доходит до $30 000–40 000.

Такие расходы на хобби может позволить себе далеко не каждый. И если вы хотите иметь собственный функциональный ПНВ именно для страйкбольных игр (и только для них!), но бюджет ограничен, самодельный ПНВ может стать отличным решением.

Профессиональные аналоговые ПНВ используют фосфорные трубки (электрооптические преобразователи), которые обеспечивают высокое качество изображения даже в условиях полной темноты. Однако их высокая цена делает их недоступными для многих.

Альтернативой являются цифровые ПНВ, которые основаны на камерах с чувствительными сенсорами и инфракрасной (ИК) подсветкой. Цифровые устройства уступают аналоговым по качеству изображения: они требуют хотя бы минимальной ИК-подсветки для работы в абсолютной темноте, а изображение может иметь заметный «шум».

Однако их главное преимущество — значительно более низкая цена, что делает цифровые ПНВ идеальными для страйкбола, где максимальное качество изображения не всегда критично.

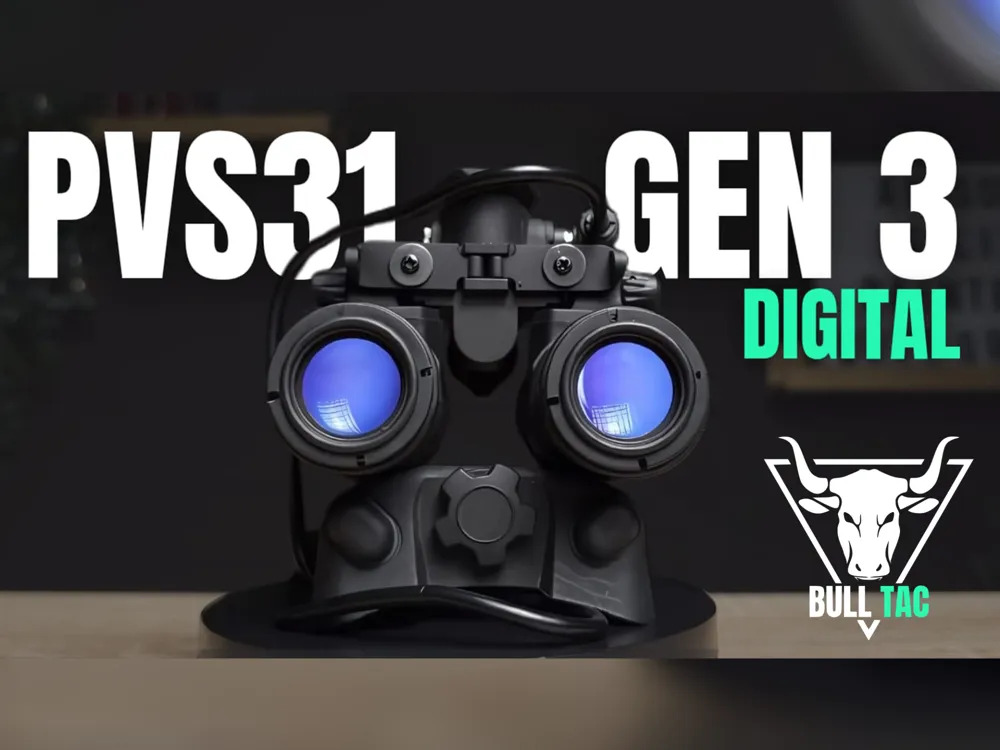

Среди многочисленных DIY-проектов в сети особое внимание привлекает проект итальянского страйкболиста Bull Tac. Он создал цифровую реплику AN/PVS-31, которая не только функциональна, но и постоянно совершенствуется. Этот проект выделяется тщательным подходом к деталям, доступностью компонентов и относительно низкой стоимостью.

Bull Tac открыто делится схемами, списками компонентов и пошаговыми инструкциями, что делает его проект идеальным для энтузиастов.

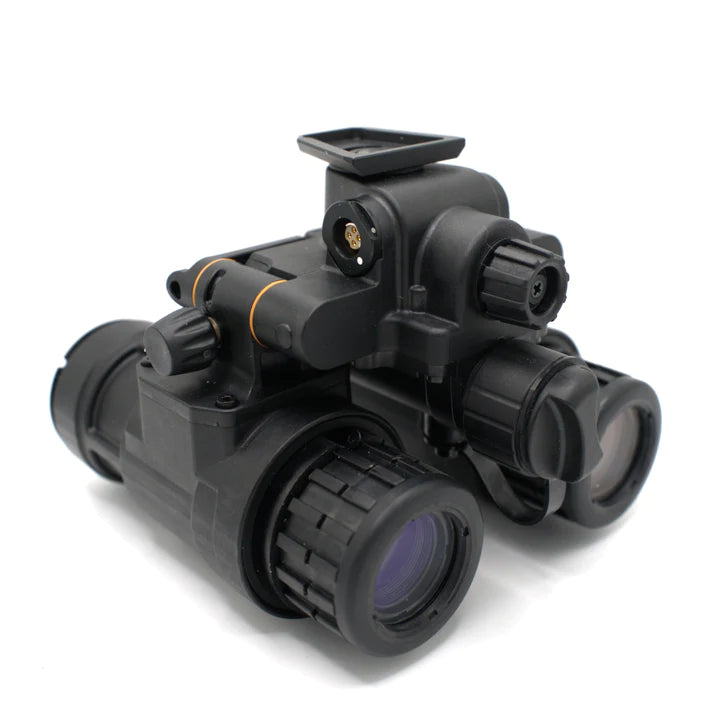

Основой ПНВ служит муляж корпуса AN/PVS-31, который можно приобрести на платформах вроде AliExpress. Выбор корпуса не ограничивается только PVS-31 — можно выбрать, например, муляж GPNVG-18 или другого ПНВ, в зависимости от ваших эстетических предпочтений и потребностей. Важно, чтобы корпус был достаточно просторным для размещения электронных компонентов, проводки и батарей. Корпус должен быть прочным, ведь страйкбольные игры часто проходят в интенсивных условиях, где прибор может подвергаться механическим нагрузкам.

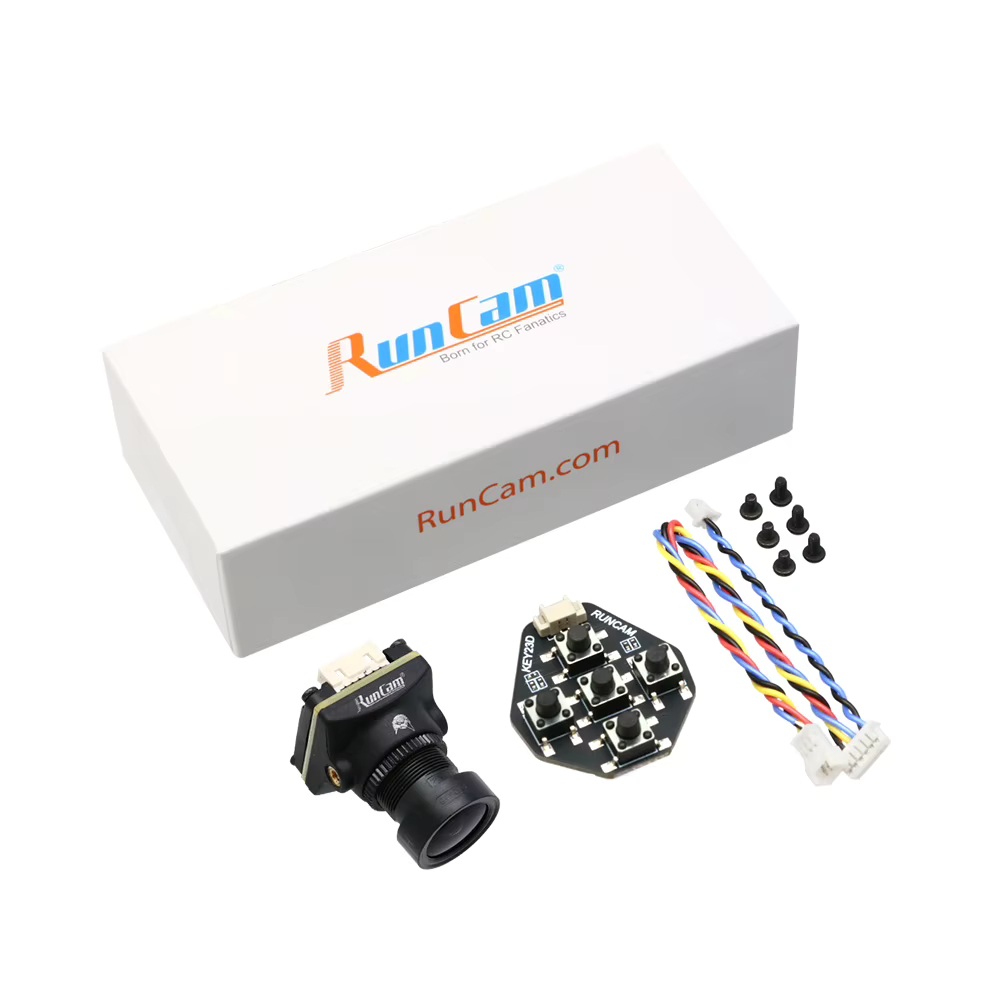

«Глазами» ПНВ служат две компактные камеры RunCam Night Eagle 3 V2. Они лёгкие (8,5 г), компактные (19×19×27 мм) и обладают высокой чувствительностью к низкому уровню освещения, что идеально для ночного видения. Эти камеры обеспечивают чёткое изображение даже при слабой ИК-подсветке.

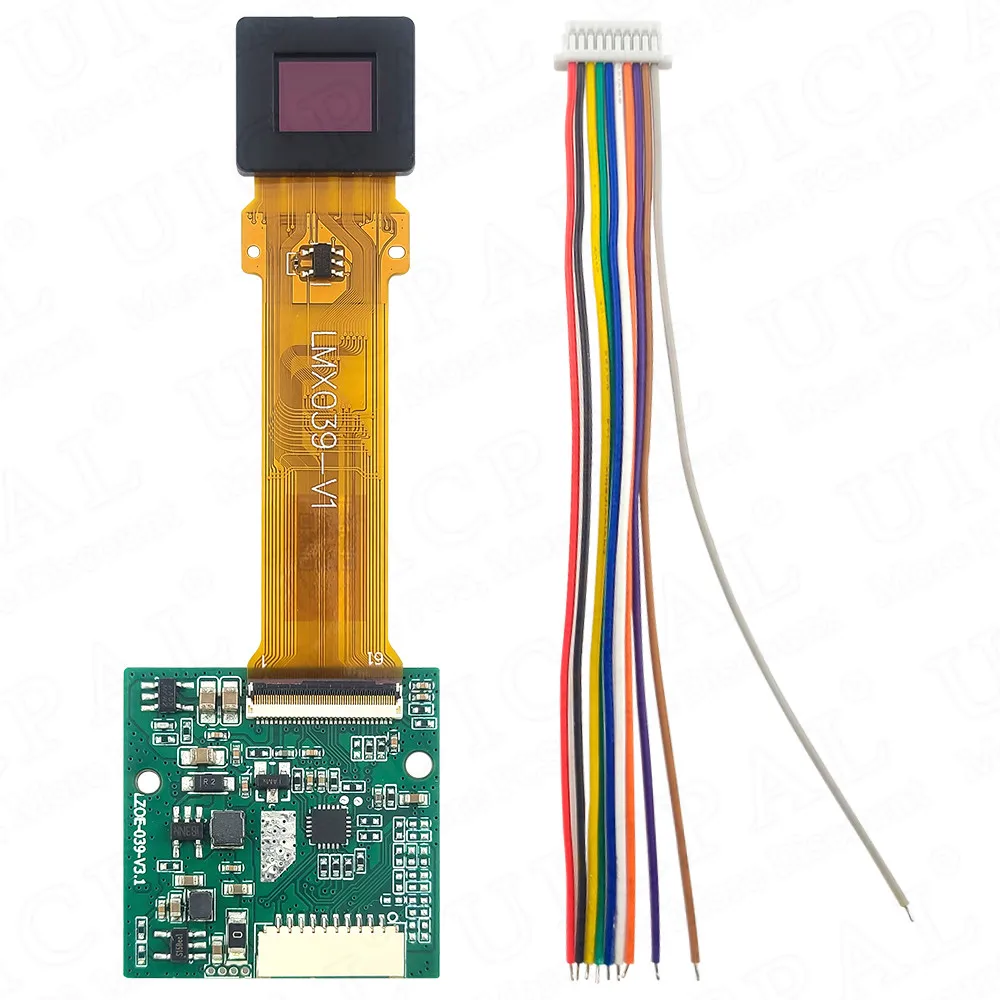

Изображение с камер передаётся на два микродисплея с диагональю 0,39 дюйма и разрешением 1024×768 пикселей. Эти дисплеи размещаются в окулярах, создавая эффект бинокулярного зрения, подобный профессиональным ПНВ.

Система питается от стандартных батареек типа AA через преобразователь напряжения. Это делает устройство удобным, ведь батарейки легко заменить даже в полевых условиях. Bull Tac добавил MOSFET для стабильной работы электроники и потенциометр для регулировки яркости дисплеев или мощности ИК-подсветки, что позволяет адаптировать прибор к разным условиям освещения.

В более поздних версиях Bull Tac интегрировал рекордер с поддержкой microSD-карт для записи ночных геймплеев. Это особенно полезно для анализа игр или создания контента.

Также он переработал внутреннюю компоновку, чтобы сделать прибор компактнее и надёжнее.

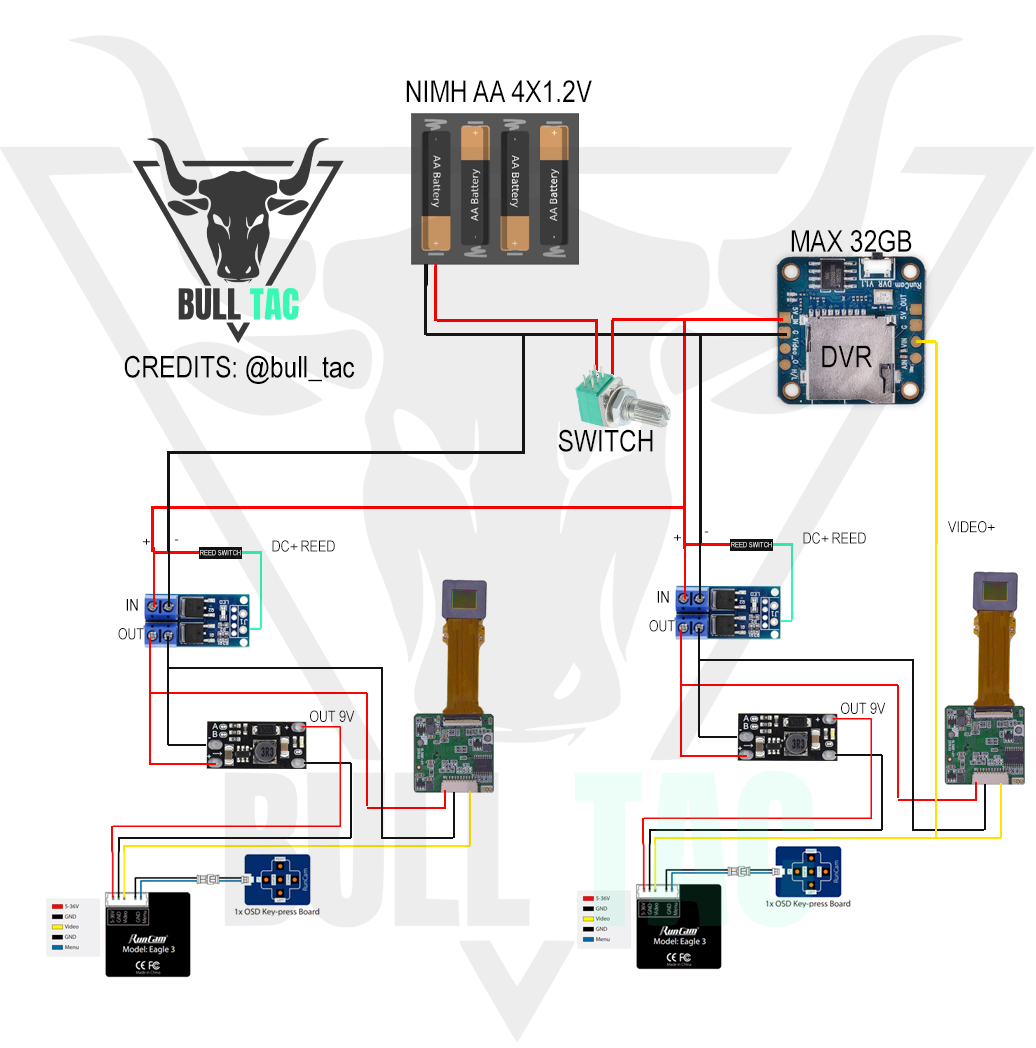

В целом получилась довольно изящная схема.

Преимущества:

• Бюджетность: Ориентировочная стоимость проекта составляет $400–500, что значительно дешевле профессиональных ПНВ.
• Функциональность: Прибор обеспечивает достаточное качество для страйкбольных игр, позволяя видеть в темноте и записывать геймплей.
• Гибкость: Вы можете адаптировать проект, выбирая разные корпуса или добавляя собственные модификации (например, более мощную ИК-подсветку).

Ограничения:

• Цифровые камеры уступают аналоговым трубкам по качеству изображения, особенно в условиях полной темноты без ИК-подсветки.
• Сборка требует базовых навыков работы с электроникой (пайка, подключение проводов, настройка схем).
• Самодельный ПНВ не подходит для профессионального использования (например, в боевых операциях), так как не соответствует стандартам прочности и надёжности.

Bull Tac предоставляет полный список компонентов с ссылками на поставщиков, а также подробные схемы подключения. Полный гайд и список компонентов доступны на странице проекта Bull Tac.

Этот проект идеально подходит для страйкбольных энтузиастов, которые хотят реалистичного геймплея без огромных затрат. Самодельный ПНВ позволяет участвовать в ночных играх, добавляя тактической глубины и адреналина. Кроме того, процесс создания собственного прибора может стать увлекательным вызовом для тех, кто любит DIY-проекты. Вы не только сэкономите деньги, но и получите уникальное устройство, которое можно настроить под свои нужды.
